Produktöversikt
SK16-axelstödet är ett vertikalt aluminiumklämblock designat för att stödja och fixera 16 mm linjära axlar i CNC-routrar, 3D-skrivare, utskriftsutrustning och automatiserade linjära rörelsesystem. Utbytbar med SH16, SK16A och SH16A - se kompatibla modeller nedan.
SK16 linjära axelstöd har en delad -klämma öppen struktur: det inre hålet är bearbetat till H7-tolerans före spårning, avslappnat till H8 efter att spåret skärs.
Tillverkat av 6063 aluminiumlegering med standard hårdanodiserad yta (matt silver-grå), SK16 axelklämblocket erbjuder korrosionsbeständighet, dimensionsstabilitet och en nettovikt på 40g per enhet - lämpad för lätta-till-medelstarka linjära utrustningsramar.
Nyckelspecifikationer
Produktritning
| Parameter | SK16 Värde | Tolerans |
|---|---|---|
| Håldiameter (d) | 16 mm | H7 / H8 efter slitsning |
| Mitthöjd (h) | 27 mm | ±0,02 mm |
| Baslängd (W) | 48 mm | ±0,05 mm |
| Kroppstjocklek (L) |
16 mm |
±0,1 mm |
| Total höjd (F) | 44 mm | ±0,02 mm |
| Bulthålsavstånd (B) | 38 mm | ±0,1 mm |
| Monteringshål Dia. (S) | 5,5 mm | Passar M5 bult |
| Baskantbredd (G) | 8 mm | - |
| Spårbredd (P) | 25 mm | - |
| Material | 6063 aluminiumlegering | - |
| Ytfinish | Hårdanodiserad (matt silver) | - |
| Vikt | 40g / 0,04kg | - |
| Arbetstemp. | -20 grader till +80 grader | - |
|
Vikt |
0,39 kg | - |
Referenser för kompatibla modeller
Denna enhet säljs och lagerförs under följande motsvarande modellnummer över globala leverantörer och marknadsplatser:
SK16 / SK-16 / SH16 / SH-16 / SK16A / SH16A
Alla beteckningar delar identiska dimensioner och är fullt utbytbara.
Anmärkningar om axelpassning och installation
Designad förφ16mm precision linjära axlar(LM-axel); rekommenderad axeltolerans: g5, h5 eller f8
Spännbult:M4-skruv med insex (sido-monterad, dras åt på axelns ytterdiameter)
Monteringsbultar:M5-skruvar via 5,5 mm genomgående-hål på basen (2-hålsmönster, 38 mm mittavstånd)
Centrumhöjd precision:27 mm ±0,02 mm - kritiskt för multi-stödaxelinriktning på precisionsramar
Öppna klämdesign -axelinsats endast uppifrån, inte kompatibel med linjär lagergenomföring-.
För långa axelspann, öka antalet stödpunkter för att minska nedböjningen
Application Fit
SK16 linjära axelstöd används som ändstöd och mitt-spannstöd i:
Lämplig förendast stöd för lätt-till-medelstor radiell belastning. Ej klassad för kraftiga stötar eller axiell belastning.
Varför köpa SK16 Shaft Clamp Blocks från SIQIANG

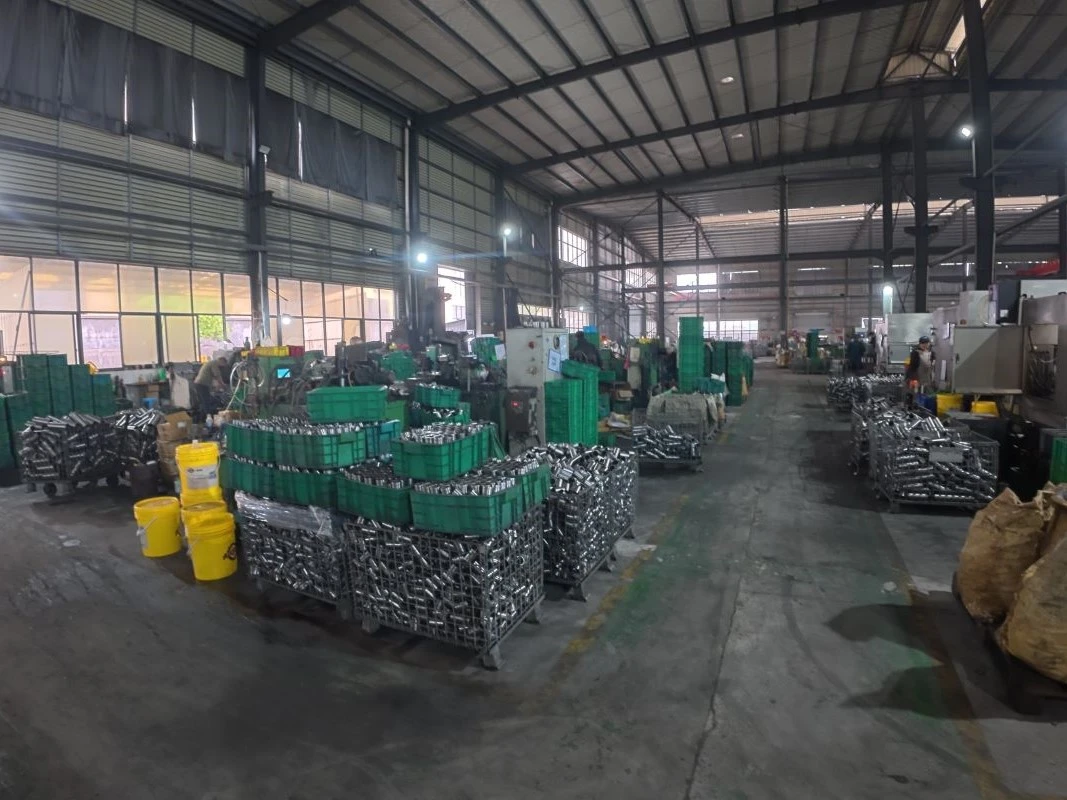

SIQIANG (Zhejiang Siqiang Bearing Manufacturing Co., Ltd.) tillverkar SK16-axelstödet och hela SK-seriens linjära axelklämmor under ISO-kompatibla processer. Full SK/SH-serie i lager. Anpassad ytfinish och bulkförpackning tillgängliga för B2B-beställningar. Finns i standard matt silver anodiserad finish; svartanodiserade och polerade varianter tillgängliga på begäran.
- MOQ flexibel för B2B-upphandling
- Kompatibel med SAMICK, SHAC, THK-motsvarande dimensionsstandarder
- Anpassad ytfinish och bulkförpackning tillgängliga
FAQ
F: Vad är skillnaden mellan SCS16UU och SCS16LUU?
S: SCS16LUU är den utökade-kroppsversionen av SCS16UU. Den har ett längre hus (L=85mm vs L=58mm) och rymmer två LM16UU-lager istället för ett, vilket ger större belastningskapacitet och mer stabil linjär rörelse längs 16 mm axlar.
F: Har SCS16LUU en axelklämningsfunktion?
S: Nej. SCS16LUU-huset har ingen kläm- eller låsmekanism. Blocket glider fritt längs 16 mm skaftet och kan inte låsas i ett fast läge.
F: Vilken axeldiameter är kompatibel med SCS16LUU?
S: SCS16LUU är designad för 16 mm precisionslinjära axlar (Ø16mm), och är kompatibel med standard SBR16-skensystem och öppna linjära axelkonfigurationer.
